Unità polivalenti multi-scroll con refrigerante naturale R290
L’impegno di Galletti nel ridurre le emissioni climalteranti si traduce in soluzioni avanzate che uniscono ridotto impatto ambientale, efficienza e affidabilità. In quest’ottica nasce PLN P, nuova gamma di unità aria acqua con recupero totale, refrigerante naturale e soluzioni multi-scroll. Il campo di lavoro estremamente esteso e le performance elevate in ogni condizione operativa, la rendono la risposta perfetta all’esigenza di abbandonare gradualmente l’utilizzo di energia proveniente da fonti fossili per il riscaldamento e il raffrescamento degli edifici.
Guarda il video
Plus
- Utilizzo di refrigerante naturale R290 (GWP=3)
- Recupero totale del calore di condensazione
- Soluzioni multi-scroll
- Elevatissimi valori di efficienza stagionale
- Massima temperatura dell'acqua prodotta 78°C
- Acqua prodotta a 50°C con -20°C d'aria esterna
- Circuitazione della batteria alettata concepita per assicurare lo scambio in controcorrente tra aria e refrigerante in ogni modalità di funzionamento
Caratteristiche e Versioni
- 7 modelli
- Versione polivalente con recupero totale per impianti a 4 tubi
- Allestimenti acustici silenziati
- Valvola di espansione elettronica di serie
- Elevata configurabilità di opzioni e accessori
- Kit idronico a bordo con 4 pompe e 1 accumulo inerziale
- Logiche avanzate per la messa in sicurezza dell'unità in caso di fughe di refrigerante
Caratteristiche tecniche

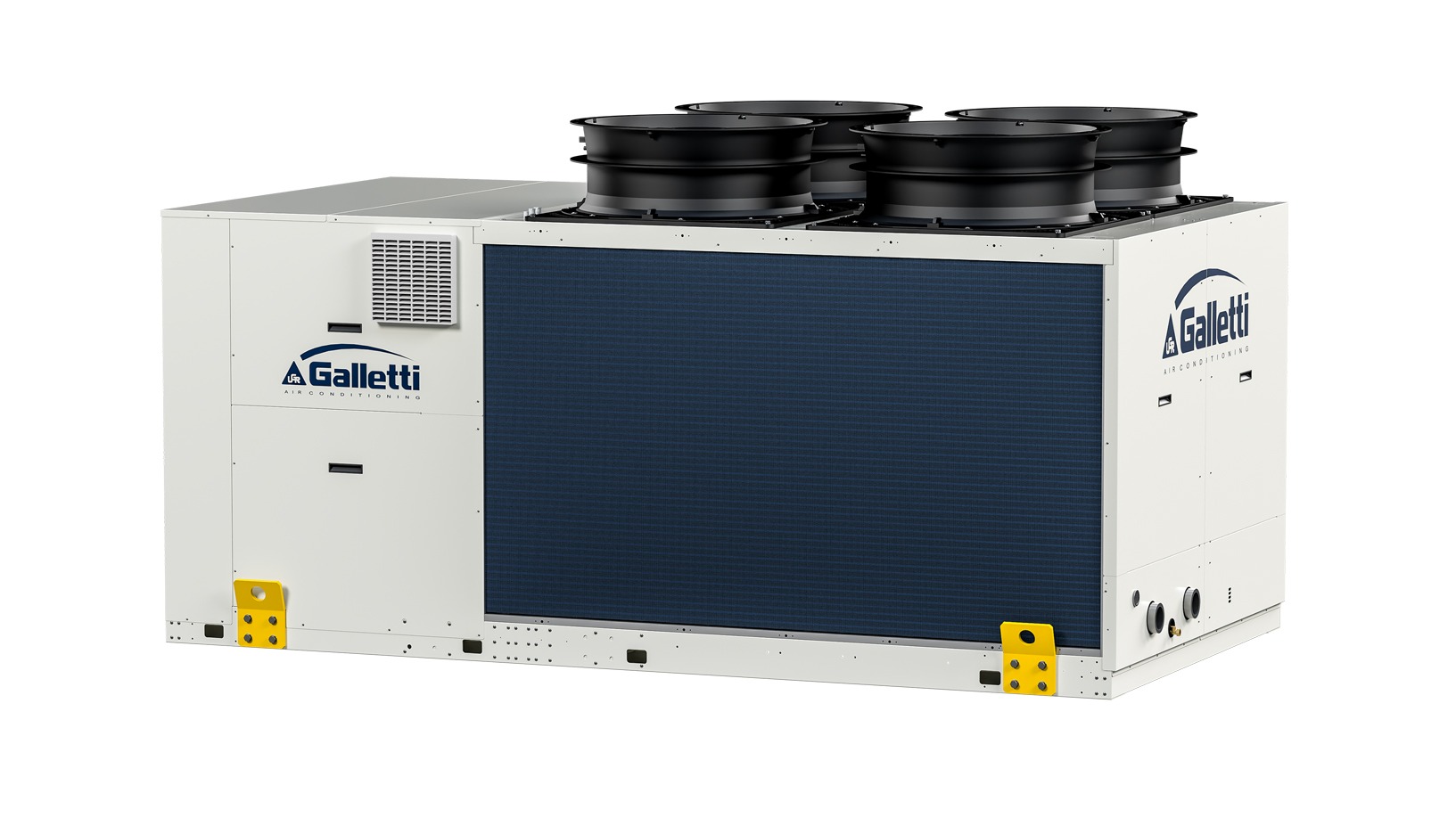

PLN P è la nuova gamma Galletti di unità polivalenti con recupero totale condensate ad aria per installazione ad esterno equipaggiate di soluzioni multi-scroll e caratterizzate dall'utilizzo del refrigerante R290. L’R290 (Propano) è un refrigerante naturale in grado di garantire uno dei più bassi GWP del mercato, pari solamente a 3. Tale valore di GWP assicura alla gamma PLN P il rispetto della graduale riduzione di emissioni dovute all'utilizzo di gas ad effetto serra imposta dalla normativa F-GAS.
La gamma si compone di 7 modelli con potenze in raffrescamento che vanno da 50 a 150 kW, adatta ad applicazioni per impianti a 4 tubi . L’utilizzo di soluzioni con più compressori sullo stesso circuito, oltre ad adeguare la potenza resa all'effettivo carico termico, consente di ottimizzare le prestazioni durante il funzionamento ai carichi parziali.
È per questo possibile raggiungere indici di efficienza stagionali tra i più alti del mercato HVAC: SCOP fino a 4,00 e SEER fino a 5,00.
Non solo, un ulteriore vantaggio distintivo della gamma PLN P è rappresentato dalla sua configurazione polivalente con recupero totale, che consente di soddisfare contemporaneamente i carichi termici estivi ed invernali con un’unica soluzione. Questa caratteristica permette di ottimizzare l’efficienza energetica complessiva dell’impianto, riducendo la necessità di sistemi aggiuntivi e garantendo un comfort costante durante tutto l’anno.
L’utilizzo di componentistica di assoluta qualità e all’avanguardia della tecnica nelle parti frigorifere, idrauliche ed elettriche rende le unità PLN P unità polivalenti allo stato dell’arte in termini d’efficienza, affidabilità e limiti operativi di funzionamento. È infatti garantita la possibilità di produrre acqua fino a 78°C, e il funzionamento a pieno carico con aria esterna da -20°C a 48°C. Con -20°C d’aria esterna continua ad essere possibile la produzione di acqua calda a 50°C.
La gamma prevede elevata configurabilità dal punto di vista acustico ed idraulico, disponendo di ampia accessoristica volta a rispondere alle esigenze d’installazione caratterizzate da ridotti spazi di ingombro: senza aumentare le dimensioni è possibile prevedere a bordo unità serbatoio d’accumulo e fino ad un massimo di quattro pompe idrauliche.
Il controllo avanzato, sempre presente sull'intera gamma, permette un monitoraggio continuo dei parametri di funzionamento, logiche avanzate di regolazione e connettività e la gestione di procedure avanzate per la messa in sicurezza dell’unità in caso di perdite di refrigerante (A3).
Componenti principali
Compressori scroll con valvola IDV
Di tipo scroll progettati per funzionare con R290, isolabili acusticamente, completi di protezione termica interna degli avvolgimenti ed installati su appositi supporti antivibranti.
I compressori scroll sono dotati di valvola IDV. La tecnologia della valvola di mandata intermedia IDV permette al compressore di evitare le perdite provocate dalla sovracompressione e, di conseguenza, il lavoro supplementare che il motore deve svolgere nel funzionamento a carico parziale, permettendo di risparmiare energia e migliorare l’efficienza stagionale e a carico parziale dal 3% al 10%.
Valvola di espansione elettronica
Valvola di espansione elettronica di serie comprensiva di software studiato e ottimizzato per inseguire il comportamento del carico frigorifero in ogni condizione di utilizzo.
Scambiatore di calore a piastre
Doppio scambiatore a piastre saldobrasate corrugate realizzate in acciaio INOX e ottimizzato per l’uso con R290, uno dedicato all’impianto e uno al recupero del calore di condensazione.
Su tutte le unità si utilizzano scambiatori a piastre con doppio circuito frigorifero e singolo circuito idraulico riducendo gli ingombri e massimizzando l’efficienza.
Kit idronico integrato (opzionale)
Include accumulo inerziale e fino a 4 pompe idrauliche (2 sul circuito freddo e 2 sul circuito caldo) per una soluzione completa pronta all’installazione.
Sistema di controllo smart
Monitoraggio continuo, regolazione intelligente e connessione remota.
