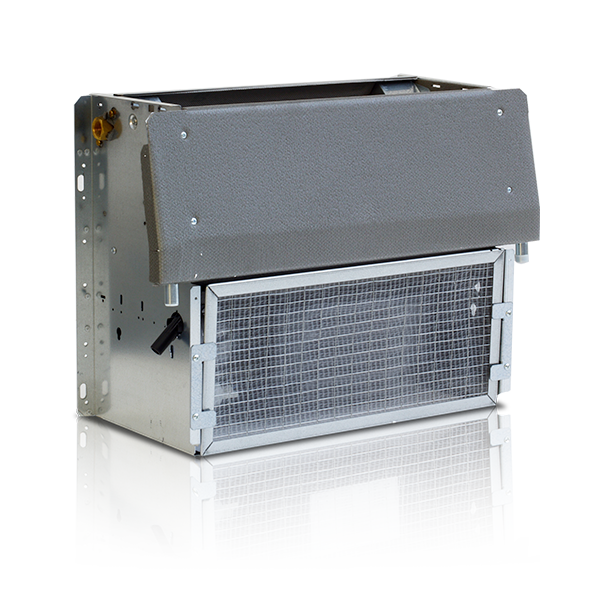

ESTRO FBC

ESTRO FBC

1 - 4.5 kW

Verlaagde ESTRO FBC-ventilatorconvectoren, horizontale of verticale installatie, luchtintrede aan voorzijde<\p>

Plus

  • Eurovent-certificaat
  • Hoogte 41 cm
  • Dubbel condensopvangreservoir
  • Omkeerbare wateraansluitingen
  • Centrifugaalventilatoren van ABS

Eigenschappen en versies

  • Centrifugaalventilator
  • Verticale installatie
  • Horizontale installatie
  • 2-pijp systeem
  • 9 modellen
  • Hoge-efficiëntie warmtewisselaar
  • Motor met 3/6 snelheden

Technische eigenschappen

ESTRO is het meest uitgebreide assortiment aan ventilatorconvectoren van de markt.

Voor de realisatie van ESTRO heeft men gekozen voor hoogwaardige materialen die ESTRO samen met een grote zorg en aandacht voor de assemblage van de belangrijkste constructiecomponenten kwalificeren op het gebied van betrouwbare prestaties en akoestisch comfort.

Verlaagde basisunit (41 cm) van extra dik verzinkt plaatstaal, geïsoleerd met zelfdovende panelen klasse 1, met dubbel condensopvangreservoir. Hoge-efficiëntie warmtewisselaar met koperen leiding en aluminium ribben. Centrifugaalventilatoren met dubbele luchtintrede, gemaakt van antistatisch ABS met schoepen met een vleugelprofiel en kruislings geplaatste modules. Elektromotor met 3 of 6 snelheden, gemonteerd op trillingsdempers. Uitwasbaar luchtfilter dat voor onderhoud eenvoudig gedemonteerd kan worden. Bedieningspanelen, als accessoire verkrijgbaar.

Hoofdcomponenten

Ventilatoren

Ventilatoren

Centrifugaalventilatoren met dubbele luchtintrede, statisch en dynamisch in balans, gemaakt van antistatisch ABS met schoepen met een vleugelpro

Structuur

Gemaakt van extra dik verzinkt plaatstaal, akoestisch en thermisch geisoleerd met klasse 1 zelfdovende panelen. De versies FU – FB – FC – FF en FBC zijn voorzien van een dubbel condensopvangreservoir.

Warmtewisselaar

Hoog-efficiënt met koperen leiding en aluminium ribben, voorzien van koperen collector en ontluchtingsventiel. De wateraansluitingen kunnen tijdens de installatiefase worden omgekeerd. Op aanvraag kan in 4-pijp systemen een extra warmtewisselaar worden gemonteerd.

Luchtfilter

Uitwasbaar filter gemaakt van polypropyleen met honingraatstructuur, gemakkelijk uitneembaar voor onderhoud. In de versies FU en FB zijn de luchtfilters aangebracht in het luchtintrederooster.

Elektromotor

Gemonteerd op trillingsdempers met een permanent aangebrachte condensor en een thermische beveiliging van de wikkelingen, direc t gek oppeld aan de ventilatoren, verkrijgbaar met 3 en 6 rotatiesnelheden die allen voldoen aan de vereiste specificaties op het gebied van prestaties, geruisloosheid en elektriciteitsverbruik.

Hoofdonderdelen

VKS (Estro - Flat) - 3-wegklep, ON/OFF-actuator 230V, complete hydraulische set VKMS (Estro - Flat) - 3-wegklep, modulerende actuator, complete hydraulische set KV2 (Estro - Flat - 2x1 - Ductimax) - 2-wegklep, ON/OFF-actuator 230V, met montageset KVM2 (Estro - Flat - 2x1 - Ductimax) - 2-wegklep, modulerende actuator, met montageset VPIC - 230 V - Pressure independent gemotoriseerde 2-wegklep ON / OFF - 230V

TDC - Bediening op de muur met snelheidsschakelaar en thermostaat TD - Bediening op de muur met snelheidsschakelaar, thermostaat en seizoenschakelaar TC - Thermostaat minimumtemperatuur water tijdens verwarming (42°C) voor bedieningen TA2 - Omgevingsthermostaat met seizoenschakelaar TA - Omgevingsthermostaat CDE - Snelheidsschakelaar op de muur CD - Snelheidsschakelaar voor wandinbouw

RMDCG - Geïsoleerde rechte aansluiting op luchtuittrede RMCDCAC - Plenum luchtuittrede met ronde kragen RM90CG - Geïsoleerde hoekige aansluiting op luchtuittrede RA90CG - Hoekige aansluiting op luchtintrede

RGCCD - Plenum met ronde kragen voor luchtuittrederooster GM+C - Dubbel aluminium luchtuittrederooster met voorzetframe GEF+C - Aluminium roosters voor de buitenluchtintrede met voorzetframe en luchtfilter GE+C - Aluminium roosters voor de buitenluchtintrede met voorzetframe

BV - Extra condensopvangreservoir voor ventilatorconvectoren in verticale installatie

TED 2T - Elektronische bediening voor de regeling van de ventilator en 1 klep MCLE - Microprocessorbesturing met display MY COMFORT LARGE MYCOMFORT BASE - Controller met microprocessor, standaardversie MCSWE - Watersensor voor controllers EVO, MYCOMFORT MCSUE - Vochtsensor op afstand voor controllers met microprocessor EVO - Controller met microprocessor met bedieningsinterface op afstand DIST - Afstandhouder installatie aan de muur voor Mycomfort-controllers MYCOMFORT MEDIUM - Controller met microprocessor, versie medium TED SWA - Lucht- of watertemperatuursensor voor TED-besturingen TED 4T - Elektronische bediening voor de regeling van de AC-ventilator en twee ON/OFF-kleppen 230 V

KP - Vermogensinterface voor de parallelle aansluiting van maximaal 4 ventilatorconvectoren op één bediening
