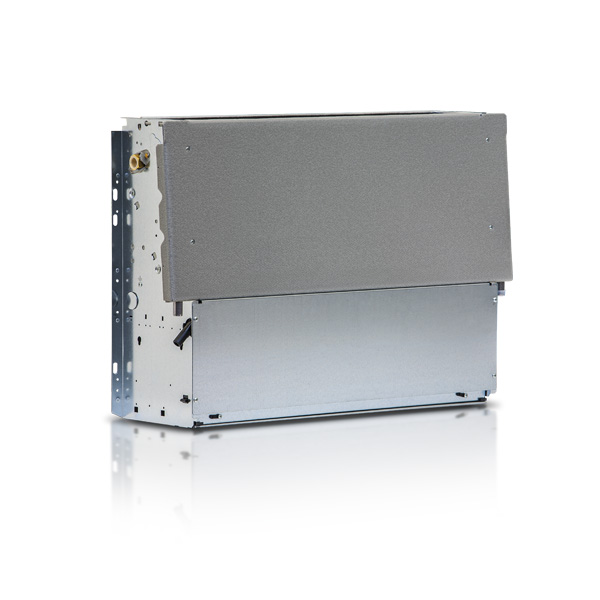

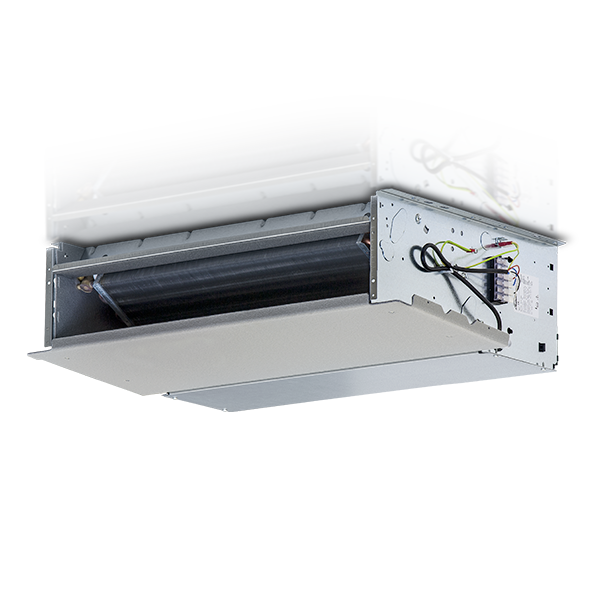

ESTRO FC

ESTRO FC

1 - 11 kW

ESTRO FC-ventilatorconvectoren, horizontale of verticale installatie, luchtintrede aan achterzijde<\p>

Plus

  • Eurovent-certificaat
  • Dubbel condensopvangreservoir
  • Omkeerbare wateraansluitingen
  • Centrifugaalventilatoren van ABS

Eigenschappen en versies

  • Centrifugaalventilator
  • Verticale installatie
  • Horizontale installatie
  • 4-pijp systeem
  • 2-pijp systeem
  • 20 modellen
  • Warmtewisselaar met maximaal 4 rijen
  • Motor met 3/6 snelheden

Technische eigenschappen

ESTRO is het meest uitgebreide assortiment aan ventilatorconvectoren van de markt.

Voor de realisatie van ESTRO heeft men gekozen voor hoogwaardige materialen die ESTRO samen met een grote zorg en aandacht voor de assemblage van de belangrijkste constructiecomponenten kwalificeren op het gebied van betrouwbare prestaties en akoestisch comfort.

Basisunit van extra dik verzinkt plaatstaal, geïsoleerd met zelfdovende panelen klasse 1, met dubbel condensopvangreservoir. Hoge-efficiëntie warmtewisselaar met koperen leiding en aluminium ribben. Centrifugaalventilatoren met dubbele luchtintrede, gemaakt van antistatisch ABS met schoepen met een vleugelprofiel en kruislings geplaatste modules.  Elektromotor met 3 of 6 snelheden, gemonteerd op trillingsdempers. Uitwasbaar luchtfilter dat voor onderhoud eenvoudig gedemonteerd kan worden. Bedieningspanelen, als accessoire verkrijgbaar.

Hoofdcomponenten

Ventilatoren

Ventilatoren

Centrifugaalventilatoren met dubbele luchtintrede, statisch en dynamisch in balans, gemaakt van antistatisch ABS met schoepen met een vleugelpro

Warmtewisselaar

Hoog-efficiënt met koperen leiding en aluminium ribben, voorzien van koperen collector en ontluchtingsventiel. De wateraansluitingen kunnen tijdens de installatiefase worden omgekeerd. Op aanvraag kan in 4-pijp systemen een extra warmtewisselaar worden gemonteerd.

Luchtfilter

Uitwasbaar filter gemaakt van polypropyleen met honingraatstructuur, gemakkelijk uitneembaar voor onderhoud. In de versies FU en FB zijn de luchtfilters aangebracht in het luchtintrederooster.

Elektromotor

Gemonteerd op trillingsdempers met een permanent aangebrachte condensor en een thermische beveiliging van de wikkelingen, direc t gek oppeld aan de ventilatoren, verkrijgbaar met 3 en 6 rotatiesnelheden die allen voldoen aan de vereiste specificaties op het gebied van prestaties, geruisloosheid en elektriciteitsverbruik.

Structuur

Gemaakt van extra dik verzinkt plaatstaal, akoestisch en thermisch geisoleerd met klasse 1 zelfdovende panelen. De versies FU – FB – FC – FF en FBC zijn voorzien van een dubbel condensopvangreservoir.

Hoofdonderdelen

TED SWA - Lucht- of watertemperatuursensor voor TED-besturingen TED 4T - Elektronische bediening voor de regeling van de AC-ventilator en twee ON/OFF-kleppen 230 V TED 2T - Elektronische bediening voor de regeling van de ventilator en 1 klep MYCOMFORT BASE - Controller met microprocessor, standaardversie MCSWE - Watersensor voor controllers EVO, MYCOMFORT MCSUE - Vochtsensor op afstand voor controllers met microprocessor EVO - Controller met microprocessor met bedieningsinterface op afstand MYCOMFORT MEDIUM - Controller met microprocessor, versie medium MCLE - Microprocessorbesturing met display MY COMFORT LARGE DIST - Afstandhouder installatie aan de muur voor Mycomfort-controllers

TA - Omgevingsthermostaat TDC - Bediening op de muur met snelheidsschakelaar en thermostaat TD - Bediening op de muur met snelheidsschakelaar, thermostaat en seizoenschakelaar TC - Thermostaat minimumtemperatuur water tijdens verwarming (42°C) voor bedieningen TA2 - Omgevingsthermostaat met seizoenschakelaar CDE - Snelheidsschakelaar op de muur CD - Snelheidsschakelaar voor wandinbouw

KVM2 (Estro - Flat - 2x1 - Ductimax) - 2-wegklep, modulerende actuator, met montageset VKMS (Estro - Flat) - 3-wegklep, modulerende actuator, complete hydraulische set KV2 (Estro - Flat - 2x1 - Ductimax) - 2-wegklep, ON/OFF-actuator 230V, met montageset VKS (Estro - Flat) - 3-wegklep, ON/OFF-actuator 230V, complete hydraulische set VPIC - 230 V - Pressure independent gemotoriseerde 2-wegklep ON / OFF - 230V

RAD - Rechte aansluiting op luchtintrede RMDCG - Geïsoleerde rechte aansluiting op luchtuittrede RMDCG - Geïsoleerde rechte aansluiting op luchtuittrede RMCDCAC - Plenum luchtuittrede met ronde kragen RM90CG - Geïsoleerde hoekige aansluiting op luchtuittrede RA90CG - Hoekige aansluiting op luchtintrede

S - Handbediende externe luchtintredeklep

RGCCD - Plenum met ronde kragen voor luchtuittrederooster GM+C - Dubbel aluminium luchtuittrederooster met voorzetframe GEF+C - Aluminium roosters voor de buitenluchtintrede met voorzetframe en luchtfilter GE+C - Aluminium roosters voor de buitenluchtintrede met voorzetframe

KSC - Condensafvoerset GIVK - Isolerende omkasting voor klep VK1S BV - Extra condensopvangreservoir voor ventilatorconvectoren in verticale installatie BH - Extra condensopvangreservoir voor ventilatorconvectoren in horizontale installatie

KP - Vermogensinterface voor de parallelle aansluiting van maximaal 4 ventilatorconvectoren op één bediening CSD - Controller voor wandinbouw voor het proportioneel openen en sluiten van de gemotoriseerde luchtklep SM

D - Steunen voor Estro FC

Extra warmtewisselaar met 1 rij voor 4-pijp systemen (niet bruikbaar op de modellen M) -
