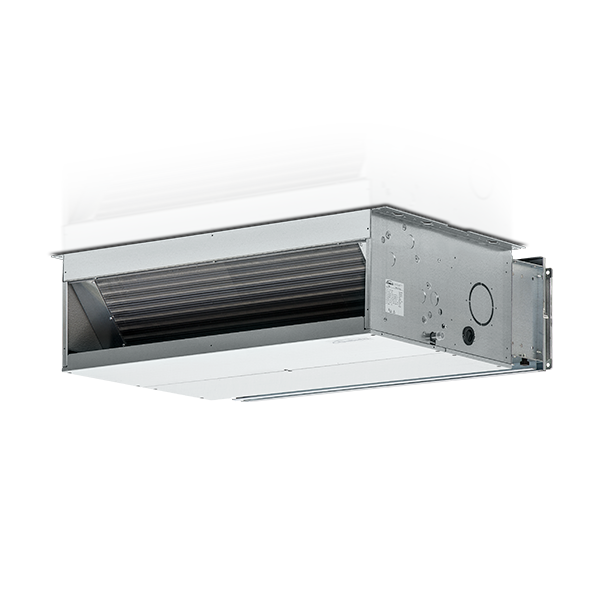

UTN

UTN

3.1 - 22 kW

Unità canalizzabili ad alta prevalenza UTN, installazione ad incasso verticale e orizzontale, con motore a 3 velocità

Plus

  • Certificazione Eurovent
  • Attacchi idraulici reversibili
  • Ventilatori centrifughi in ABS
  • Prevalenza fino a 185 Pa

Caratteristiche e Versioni

  • Canalizzabile
  • Impianto 2 tubi
  • Impianto 4 tubi
  • Ventilatore centrifugo
  • 14 modelli
  • Batteria fino a 5 ranghi
  • Motore a 3 velocità

Caratteristiche tecniche

La gamma di unità canalizzabili UTN e stata realizzata per la climatizzazione di ambienti dove sia richiesta l'installazione di unità canalizzabili.

Grazie alle particolari soluzioni costruttive, le unità UTN, sono caratterizzate da un'ampia flessibilità applicativa:

-possibilità di installazione sia in posizione orizzontale sia verticale, grazie alla particolare conformazione del sistema di scarico condensa.

-collegabile a canali circolari flessibili (ø 200mm) o canali a sezione rettangolare

-orientamento dell'aspirazione dell'aria modificabile in corso di installazione

-struttura portante realizzata in lamiera di acciaio zincata coibentata con materiale antirumore/anticondensa, pannelli di ispezione, predisposizione per l'immissione di aria esterna, asole per il fissaggio rapido.

-ventole centrifughe a doppia aspirazione realizzate in alluminio, a paleriportate.

-motore elettrico a tre velocità.

-batteria di scambio termico ad alta efficienza, in tubo di rame ed alette in alluminio.

-sistema di raccolta e scarico condensa predisposto sia per installazione orizzontale sia per l'installazione verticale.

-ampia gamma di accessori per rispondere efficacemente a qualsiasi esigenza di installazione.

-pannelli di comando e filtro aria disponibili in accessorio.

Componenti principali

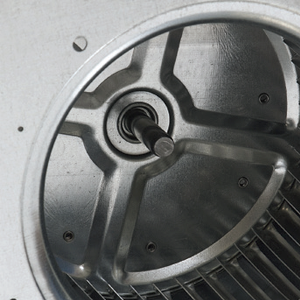

Ventilatore

Ventilatore

I ventilatori sono in alluminio di tipo centrifugo a doppia aspirazione e pale sfalsate per ridurre le emissioni acustiche. Sono bilanciati staticamente e dinamicamente per minimizzare le sollecitazioni trasmesse all'albero motore.

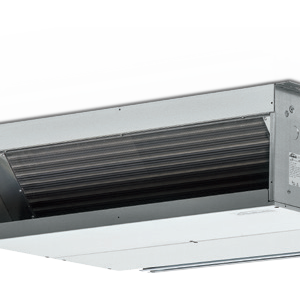

Modulo filtro

Modulo filtro

Il filtro aria è disponibile come accessorio nelle classi di filtrazione G2 o G4 e realizzato in fibra acrilica rigenerabile.

Struttura

In lamiera d'acciaio zincata e coibentata con materiale fonoassorbente, termoisolante e autoestinguente, a cellule chiuse, per ridurre le emissioni acustiche e prevenire la formazione di condensa sulla superficie esterna.

Batteria di scambio termico

È composta da tubi di rame e alette d'alluminio fissate tramite mandrinatura. Gli attacchi idraulici sono reversibili. È disponibile una batteria addizionale per l'installazione delle unità in impianti a 4 tubi.

Motore elettrico

Motore elettrico a 3 velocità, montato su supporti antivibranti, con condensatore permanentemente inserito e protezione termica degli avvolgimenti, direttamente accoppiato ai ventilatori.

Sistema di raccolta e scarico condensa

È realizzato tramite due vasche in lamiera zincata e coibentata e predisposto per installazione orizzontale e verticale.

Accessori correlati

GM - (UTN) - Griglie di mandata GR - (UTN) - Griglie di aspirazione aria a singolo ordine di alette

DIST - Distanziale per installazione a parete per comandi Mycomfort MCLE - Comando a microprocessore con display MY COMFORT LARGE MCSWE - Sonda acqua per comandi EVO, MYCOMFORT MCSUE - Sonda umidità remota per pannelli di comando a microprocessore MYCOMFORT BASE - Comando a microprocessore, versione base MYCOMFORT MEDIUM - Comando a microprocessore, versione medium

CSD - Comando ad incasso a parete per l’apertura e la chiusura proporzionale della serranda motorizzata SM KP - Interfaccia di potenza per il collegamento in parallelo fino a 4 ventilconvettori ad un unico comando

CM - Cassetta di mandata coibentata, con griglia a 2 vie CAF - Cassetta di aspirazione con griglia alveolare e filtro G2 CA - Cassetta di aspirazione con griglia alveolare

CDE - Commutatore di velocità a parete CD - Commutatore di velocità ad incasso a parete TD - Comando a parete con commutatore di velocità, termostato e selettore stagionale TC - Termostato di minima temperatura acqua in riscaldamento (42°C) per comandi TA2 - Termostato ambiente con selettore stagionale TA - Termostato ambiente TDC - Comando a parete con commutatore di velocità e termostato

GA / GAT - Giunto antivibrante in PVC / Giunto antivibrante in tela siliconica termoresistente

IPM - Scheda di potenza per AREO e UTN

VK2 (UTN) - Valvola 2 vie, attuatore ON/OFF 230V per UTN VK3M (UTN) - Valvola a 3 vie con servomotore modulante per UTN VK3 (UTN) - Valvola 3 vie, attuatore ON/OFF 230V per UTN VK2M (UTN) - Valvola a 2 vie con servomotore modulante per UTN

MAFO - Modulo di aspirazione con filtro ondulato G4 MAF - Modulo di aspirazione con filtro piano G2

KSC - Kit scarico condensa VRCH - Bacinella raccolta condensa per UTN ad installazione orizzontale VRCV - Bacinella raccolta condensa per UTN ad installazione verticale

RE - Resistenza elettrica con kit di montaggio, scatola relè e sicurezze

PCOF - Pannello di collegamento a tubi flessibili Ø 200 PCOC - Pannello di collegamento a canale rettangolare G90 - Raccordo curvo a 90° di mandata ed aspirazione

PA90 - Serranda motorizzata di presa aria esterna

TP - Tappo in plastica Ø 200 mm TFA-TFM - Tubo flessibile Ø 200 mm

BP - Kit di post riscaldamento con batteria ad acqua calda
