ESTRO CL

ESTRO CL

1 - 11 kW

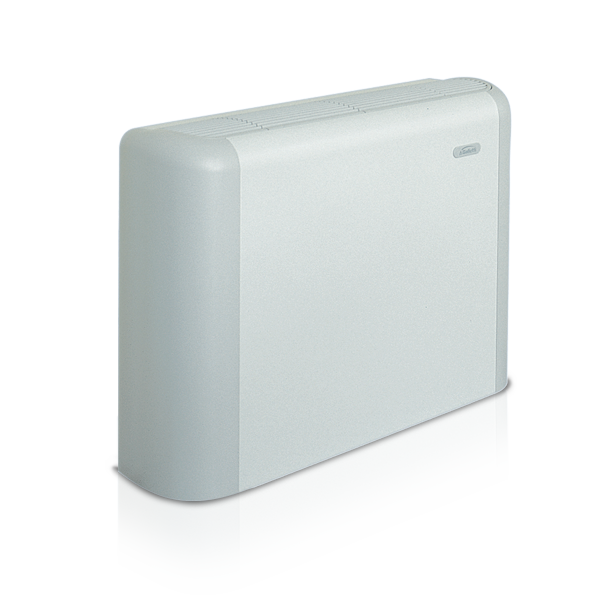

Ventilconvettori ESTRO CL, installazione in vista a parete con mobile di copertura colore RAL9001/pantone Warm Grey 2U, uscita aria verticale.

Plus

  • Certificazione Eurovent
  • Mobile in acciaio / ABS
  • Attacchi idraulici reversibili
  • Ventilatori centrifughi in ABS

Caratteristiche e Versioni

  • Ventilatore centrifugo
  • Installazione verticale
  • Impianto 4 tubi
  • Impianto 2 tubi
  • 20 modelli
  • Batteria fino a 4 ranghi
  • Motore a 3/6 velocità;

Caratteristiche tecniche

ESTRO è la più completa gamma di ventilconvettori presente sul mercato.

Per la realizzazione dei Fan Coil ESTRO sono stati scelti materiali di altissima qualità che, unitamente alla grande cura e attenzione riservata all'assemblaggio dei principali componenti costruttivi, qualificano ESTRO nel campo dell'affidabilità prestazionale e comfort acustico.

Il mobile di copertura è composto da un pannello in lamiera di acciaio (RAL9001), fiancate laterali e griglia di mandata in ABS (pantone Warm Grey 2U). Batteria di scambio termico ad alta efficienza, in tubo di rame ed alette in alluminio. Ventilatori centrifughi a doppia aspirazione, realizzati in ABS antistatico con pale a profilo alare e moduli sfalsati. Motore elettrico a 3 o 6 velocità, montato su supporti antivibranti. Filtro aria rigenerabile facilmente estraibile per le operazioni di manutenzione. Pannelli di comando, disponibili in accessori.

Componenti principali

Mobile di copertura

Mobile di copertura

Composto da un pannello in lamiera di acciaio verniciata; fiancate laterali, griglia di mandata (orientabile di 180°) e griglia di ripresa sono realizzate in ABS. Le forme arrotondate e i colori si integrano perfettamente con gli attuali criteri di arredamento, nel rispetto delle esigenze architettoniche.

Ventilatori

Ventilatori

Centrifughi a doppia aspirazione, bilanciati staticamente e dinamicamente, sono realizzati in ABS antistatico con pale a profilo alare e moduli sfalsati. I ventilatori sono alloggiati in una coclea in ABS ad alta efficienza.

Batteria di scambio termico

Ad alta efficienza in tubo di rame ed alette in alluminio, è corredata di collettori in ottone e valvola di sfiato. Gli attacchi idraulici sono reversibili in fase di installazione. Su richiesta è possibile montare una batteria addizionale, per impianti a 4 tubi.

Filtro aria

Filtro rigenerabile realizzato in polipropilene a nido d'ape, facilmente estraibile per le operazioni di manutenzione. Nelle versioni FU ed FB i filtri aria sono inseriti nella griglia di aspirazione.

Motore elettrico

Montato su supporti antivibranti, con condensatore permanentemente inserito e protezione termica degli avvolgimenti è direttamente accoppiato ai ventilatori. È disponibile sia a 3 sia a 6 velocità di rotazione per rispondere a tutte le richieste specifiche di prestazioni, silenziosità, consumi elettrici.

Struttura

Realizzata in lamiera di acciaio zincato di elevato spessore, isolata termicamente ed acusticamente con pannelli autoestinguenti di classe 1. Le versioni FU – FB – FC – FF ed FBC sono dotate di doppia bacinella per la raccolta della condensa.

Accessori correlati

ZCG - Coppia di zoccoli di sostegno e copertura con griglia anteriore per Estro CL ZC - Coppia di zoccoli di sostegno e copertura per Estro CL

DIST - Distanziale per installazione a parete per comandi Mycomfort EVO - Comando a microprocessore con interfaccia di comando remota KBESTE - Kit di installazione a bordo ESTRO TED SWA - Sonda di temperatura aria o acqua per comandi TED TED 4T - Comando elettronico per il controllo del ventilatore AC e di due valvole ON/OFF 230 V TED 2T - Comando elettronico per il controllo del ventilatore e 1 valvola MCSUE - Sonda umidità remota per pannelli di comando a microprocessore MYCOMFORT BASE - Comando a microprocessore, versione base MCLE - Comando a microprocessore con display MY COMFORT LARGE MYCOMFORT MEDIUM - Comando a microprocessore, versione medium KB ESTRO - Kit per installazione dei comandi TED a bordo di ESTRO

GE+C - Griglia in alluminio di aspirazione aria esterna, con controtelaio

GIVK - Guscio isolante per valvola VK1S KSC - Kit scarico condensa BV - ESTRO - Bacinella ausiliaria per ventilconvettori ad installazione verticale

KP - Interfaccia di potenza per il collegamento in parallelo fino a 4 ventilconvettori ad un unico comando CSD - Comando ad incasso a parete per l’apertura e la chiusura proporzionale della serranda motorizzata SM CSB-C - Comando a bordo per l’apertura e la chiusura proporzionale della serranda motorizzata per ESTRO versione CL

CB-C estro - Commutatore di velocità a bordo per ESTRO versione CL CD - Commutatore di velocità ad incasso a parete CDE - Commutatore di velocità a parete TDC - Comando a parete con commutatore di velocità e termostato TIB-C - Commutatore di velocità, termostato e selettore stagionale a bordo per ESTRO versione CL TD - Comando a parete con commutatore di velocità, termostato e selettore stagionale TC - Termostato di minima temperatura acqua in riscaldamento (42°C) per comandi TA - Termostato ambiente TA2 - Termostato ambiente con selettore stagionale TB-C - Commutatore di velocità e termostato a bordo per ESTRO versione CL

KV2 (Estro - Flat - 2x1 - Ductimax) - Valvola a 2 vie, attuatore ON/OFF 230V, completo di kit di montaggio VKMS (Estro - Flat) - Valvola 3 vie, attuatore modulante, kit idraulico completo KVM2 (Estro - Flat - 2x1 - Ductimax) - Valvola a 2 vie, attuatore modulante, completo di kit di montaggio VKS (Estro - Flat) - Valvola 3 vie, attuatore ON/OFF 230V, kit idraulico completo

PVC - Pannello posteriore verniciato per modelli ad installazione verticale con mobile per Estro CL

SC - Serranda manuale di presa aria esterna per Estro CL SMC - Serranda motorizzata, per comando centralizzato

DF - Batteria addizionale a 1 rango per impianti a 4 tubi (non utilizzabile sui modelli ESTRO "M")
Vedi tutti
