ESTRO FA

ESTRO FA

1 - 11 kW

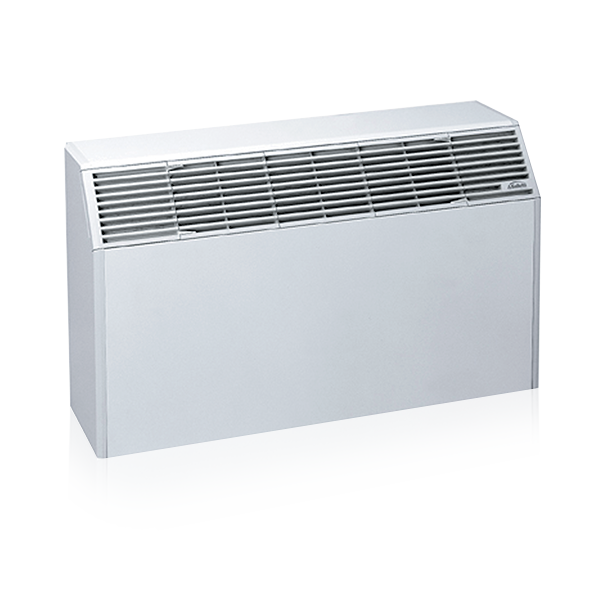

Fan Coil ESTRO FA, installazione in vista a parete con mobile di copertura ad uscita aria frontale inclinata

Plus

  • Certificazione Eurovent
  • Mobile in acciaio / ABS
  • Installabile in nicchia
  • Attacchi idraulici reversibili
  • Ventilatori centrifughi in ABS

Caratteristiche e Versioni

  • Ventilatore centrifugo
  • Installazione verticale
  • Impianto 4 tubi
  • Impianto 2 tubi
  • 19 modelli
  • Batteria fino a 4 ranghi
  • Motore a 3/6 velocità

Caratteristiche tecniche

ESTRO è la più vasta gamma di Fan Coil presente sul mercato.

Nella realizzazione del progetto per i ventilconvettori ESTRO sono stati scelti materiali di alta qualità che unitamente alla grande cura e attenzione riservata all'assemblaggio dei principali componenti costruttivi, qualificano ESTRO nel campo dell'affidabilità prestazionale e comfort acustico.

Il mobile di copertura è composto da un pannello in lamiera di acciaio, fiancate laterali e griglia di mandata in ABS. Uscita aria inclinata per installazione in nicchia a parete. Batteria di scambio termico ad alta efficienza, in tubo di rame ed alette in alluminio. Ventilatori centrifughi a doppia aspirazione, realizzati in ABS antistatico con pale a profilo alare e moduli sfalsati. Motore elettrico a 3 o 6 velocità, montato su supporti antivibranti.

Filtro aria rigenerabile facilmente estraibile per le operazioni di manutenzione. Pannelli di comando, disponibili in accessorio.



Componenti principali

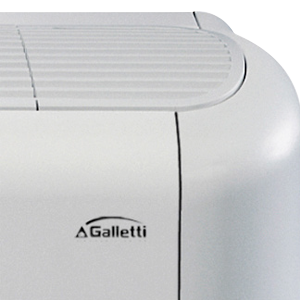

Mobile di copertura

Mobile di copertura

Composto da un pannello in lamiera di acciaio verniciata; fiancate laterali, griglia di mandata (orientabile di 180°) e griglia di ripresa sono realizzate in ABS. Le forme arrotondate e i colori si integrano perfettamente con gli attuali criteri di arredamento, nel rispetto delle esigenze architettoniche.

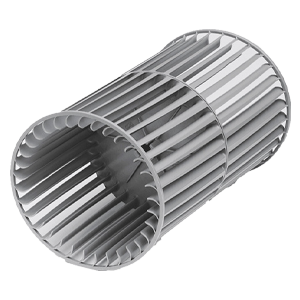

Ventilatori

Ventilatori

Centrifughi a doppia aspirazione, bilanciati staticamente e dinamicamente, sono realizzati in ABS antistatico con pale a profilo alare e moduli sfalsati. I ventilatori sono alloggiati in una coclea in ABS ad alta efficienza.

Batteria di scambio termico

Ad alta efficienza in tubo di rame ed alette in alluminio, è corredata di collettori in ottone e valvola di sfiato. Gli attacchi idraulici sono reversibili in fase di installazione. Su richiesta è possibile montare una batteria addizionale, per impianti a 4 tubi.

Filtro aria

Filtro rigenerabile realizzato in polipropilene a nido d'ape, facilmente estraibile per le operazioni di manutenzione. Nelle versioni FU ed FB i filtri aria sono inseriti nella griglia di aspirazione.

Motore elettrico

Montato su supporti antivibranti, con condensatore permanentemente inserito e protezione termica degli avvolgimenti è direttamente accoppiato ai ventilatori. È disponibile sia a 3 sia a 6 velocità di rotazione per rispondere a tutte le richieste specifiche di prestazioni, silenziosità, consumi elettrici.

Struttura

Realizzata in lamiera di acciaio zincato di elevato spessore, isolata termicamente ed acusticamente con pannelli autoestinguenti di classe 1. Le versioni FU – FB – FC – FF ed FBC sono dotate di doppia bacinella per la raccolta della condensa.

Accessori correlati

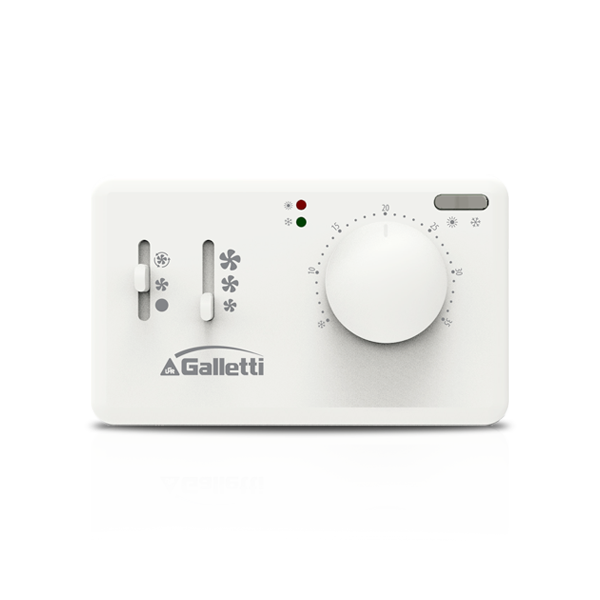

KB ESTRO - Kit per installazione dei comandi TED a bordo di ESTRO KBESTE - Kit di installazione a bordo ESTRO TED SWA - Sonda di temperatura aria o acqua per comandi TED TED 4T - Comando elettronico per il controllo del ventilatore AC e di due valvole ON/OFF 230 V TED 2T - Comando elettronico per il controllo del ventilatore e 1 valvola MYCOMFORT - Comando a microprocessore MCSWE - Sonda acqua per comandi EVO, MYCOMFORT MCSUE - Sonda umidità remota per pannelli di comando a microprocessore MCLE - Comando a microprocessore con display MY COMFORT LARGE MYCOMFORT BASE - Comando a microprocessore, versione base MYCOMFORT MEDIUM - Comando a microprocessore, versione medium

BP - Kit di post riscaldamento con batteria ad acqua calda

BV - ESTRO - Bacinella ausiliaria per ventilconvettori ad installazione verticale BH - FLAT - Bacinella ausiliaria per ventilconvettori ad installazione orizzontale per FLAT KSC - Kit scarico condensa GIVK - Guscio isolante per valvola VK1S BVK - Bacinella ausiliaria per ventilconvettori ad installazione verticale per 2x1

4K3V (IWC) - Kit per impianti a 4 tubi composto da valvola 4x2 motorizzata con servomotore ON/OFF e kit idraulico per modelli ad 1 batteria 4KM3V (IWC) - Kit per impianti a 4 tubi composto da valvola 4x2 motorizzata con servomotore modulante e kit idraulico per modelli ad 1 batteria VK2/3 (PWN) - Valvola 2/3 vie, attuatore ON/OFF 230V, kit idraulico completo per PWN VK2M (UTN) - Valvola a 2 vie con servomotore modulante per UTN VK2-VK3 (IWC) - Valvola a 2/3 vie con servomotore ON/OFF kit idraulico di montaggio per IWC VK3M (UTN) - Valvola a 3 vie con servomotore modulante per UTN KV2 (Estro - Flat - 2x1 - Ductimax) - Valvola a 2 vie, attuatore ON/OFF 230V, completo di kit di montaggio KV3MK (2X1) - Valvola 3 vie, attuatore modulante, kit idraulico completo KV3K (2X1) - Valvola a 3 vie con servomotore ON/OFF 230V kit idraulico di montaggio KVM2 (Estro - Flat - 2x1 - Ductimax) - Valvola a 2 vie, attuatore modulante, completo di kit di montaggio VKMS (Estro - Flat) - Valvola 3 vie, attuatore modulante, kit idraulico completo

KP - Interfaccia di potenza per il collegamento in parallelo fino a 4 ventilconvettori ad un unico comando

CB - Commutatore di velocità a bordo TA2 - Termostato ambiente con selettore stagionale TB - Commutatore di velocità e termostato a bordo TC - Termostato di minima temperatura acqua in riscaldamento (42°C) per comandi TD - Comando a parete con commutatore di velocità, termostato e selettore stagionale TA - Termostato ambiente TDC - Comando a parete con commutatore di velocità e termostato

ZA - Coppia di zoccoli di sostegno e copertura per Estro FA ZAG - Coppia di zoccoli di sostegno e copertura con griglia anteriore per Estro FA

RE (pwn) - Resistenza elettrica addizionale per installazione a bordo macchina, completa di sicurezze
