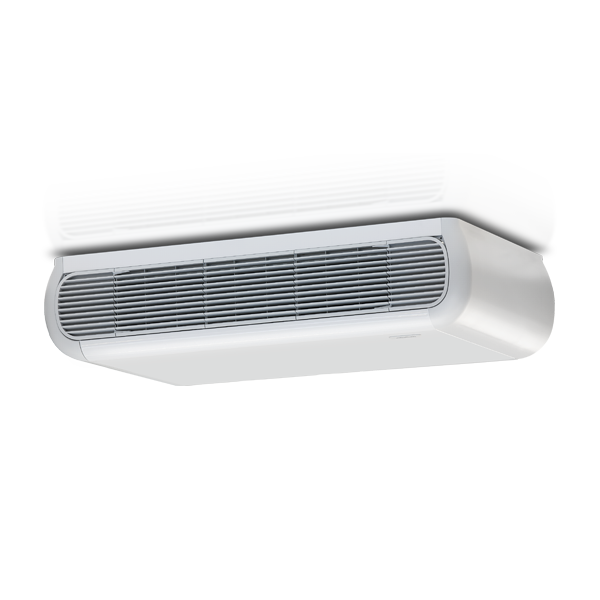

ESTRO FP

ESTRO FP

1 - 11 kW

Ventilconvettori ESTRO FP, installazione in vista a soffitto, mobile di copertura mandata aria e aspirazione posteriore.

Plus

  • Certificazione Eurovent
  • Mobile in acciaio / ABS
  • Attacchi idraulici reversibili
  • Ventilatori centrifughi in ABS

Caratteristiche e Versioni

  • Ventilatore centrifugo
  • Installazione orizzontale
  • Impianto 4 tubi
  • Impianto 2 tubi
  • 20 modelli
  • Batteria fino a 4 ranghi
  • Motore a 3/6 velocità

Caratteristiche tecniche

ESTRO è la più vasta gamma di fan coil disponibili sul mercato.

Nella realizzazione del progetto ESTRO sono stati scelti materiali di alta qualità che unitamente alla grande cura e attenzione riservata all'assemblaggio dei principali componenti costruttivi, qualificano ESTRO nel campo dell'affidabilità prestazionale e comfort acustico.

Mobile di copertura composto da un pannello in lamiera di acciaio, fiancate laterali e griglia di mandata in ABS. Batteria di scambio termico ad alta efficienza, in tubo di rame ed alette in alluminio. Ventilatori centrifughi a doppia aspirazione, realizzati in ABS antistatico con pale a profilo alare e moduli sfalsati. Motore elettrico a 3 o 6 velocità, montato su supporti antivibranti.

Filtro aria rigenerabile facilmente estraibile per le operazioni di manutenzione.Pannelli di comando, disponibili in accessorio



Componenti principali

Mobile di copertura

Mobile di copertura

Composto da un pannello in lamiera di acciaio verniciata; fiancate laterali, griglia di mandata (orientabile di 180°) e griglia di ripresa sono realizzate in ABS. Le forme arrotondate e i colori si integrano perfettamente con gli attuali criteri di arredamento, nel rispetto delle esigenze architettoniche.

Ventilatori

Ventilatori

Centrifughi a doppia aspirazione, bilanciati staticamente e dinamicamente, sono realizzati in ABS antistatico con pale a profilo alare e moduli sfalsati. I ventilatori sono alloggiati in una coclea in ABS ad alta efficienza.

Struttura

Realizzata in lamiera di acciaio zincato di elevato spessore, isolata termicamente ed acusticamente con pannelli autoestinguenti di classe 1. Le versioni FU – FB – FC – FF ed FBC sono dotate di doppia bacinella per la raccolta della condensa.

Motore elettrico

Montato su supporti antivibranti, con condensatore permanentemente inserito e protezione termica degli avvolgimenti è direttamente accoppiato ai ventilatori. È disponibile sia a 3 sia a 6 velocità di rotazione per rispondere a tutte le richieste specifiche di prestazioni, silenziosità, consumi elettrici.

Filtro aria

Filtro rigenerabile realizzato in polipropilene a nido d'ape, facilmente estraibile per le operazioni di manutenzione. Nelle versioni FU ed FB i filtri aria sono inseriti nella griglia di aspirazione.

Batteria di scambio termico

Ad alta efficienza in tubo di rame ed alette in alluminio, è corredata di collettori in ottone e valvola di sfiato. Gli attacchi idraulici sono reversibili in fase di installazione. Su richiesta è possibile montare una batteria addizionale, per impianti a 4 tubi.

Accessori correlati

ZLG - Coppia di zoccoli di sostegno e copertura con griglia anteriore per Estro FL ZL - Coppia di zoccoli di sostegno e copertura per Estro FL

MYCOMFORT BASE - Comando a microprocessore, versione base MCSWE - Sonda acqua per comandi EVO, MYCOMFORT MCSUE - Sonda umidità remota per pannelli di comando a microprocessore EVO - Comando a microprocessore con interfaccia di comando remota DIST - Distanziale per installazione a parete per comandi Mycomfort MCLE - Comando a microprocessore con display MY COMFORT LARGE MYCOMFORT MEDIUM - Comando a microprocessore, versione medium TED 2T - Comando elettronico per il controllo del ventilatore e 1 valvola TED 4T - Comando elettronico per il controllo del ventilatore AC e di due valvole ON/OFF 230 V TED SWA - Sonda di temperatura aria o acqua per comandi TED

KP - Interfaccia di potenza per il collegamento in parallelo fino a 4 ventilconvettori ad un unico comando CSD - Comando ad incasso a parete per l’apertura e la chiusura proporzionale della serranda motorizzata SM

GIVK - Guscio isolante per valvola VK1S BH - ESTRO - Bacinella ausiliaria per ventilconvettori ad installazione orizzontale

GE+C - Griglia in alluminio di aspirazione aria esterna, con controtelaio

CDE - Commutatore di velocità a parete CD - Commutatore di velocità ad incasso a parete TDC - Comando a parete con commutatore di velocità e termostato TD - Comando a parete con commutatore di velocità, termostato e selettore stagionale TC - Termostato di minima temperatura acqua in riscaldamento (42°C) per comandi TA2 - Termostato ambiente con selettore stagionale TA - Termostato ambiente

VKS (Estro - Flat) - Valvola 3 vie, attuatore ON/OFF 230V, kit idraulico completo KVM2 (Estro - Flat - 2x1 - Ductimax) - Valvola a 2 vie, attuatore modulante, completo di kit di montaggio VKMS (Estro - Flat) - Valvola 3 vie, attuatore modulante, kit idraulico completo KV2 (Estro - Flat - 2x1 - Ductimax) - Valvola a 2 vie, attuatore ON/OFF 230V, completo di kit di montaggio

S - Serranda manuale di presa aria esterna

RE - Resistenza elettrica con kit di montaggio, scatola relè e sicurezze

DF - Batteria addizionale a 1 rango per impianti a 4 tubi (non utilizzabile sui modelli ESTRO "M")
